MARCA: SIEMENS
SWITCH DE NIVEL HORQUILLAS VIBRATORIAS LVS 200
Aplicaciones
Descripción

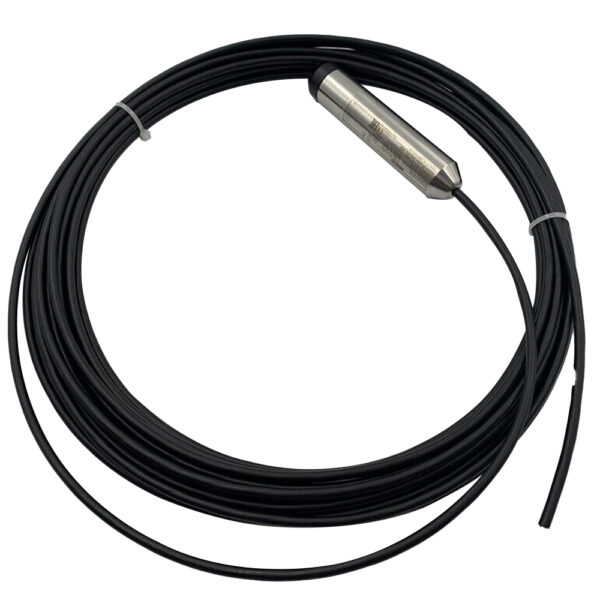

Los transmisores hidrostáticos LH100 se utilizan para la medición de nivel de llenado en estanques, depósitos, canales o embalses.
El transmisor sirve para la medición de la presión hidrostática (p = ρ * g * h, con: ρ – densidad del líquido, g – aceleración por gravedad, h – altura de la columna de líquido).
Funcionamiento
La presión del medio actúa sobre la membrana de cerámica en el LH100 y es transmitida a un puente de wheatstone, la electrónica permite la generación de una señal normalizada de 4 a 20mA.
Instalación

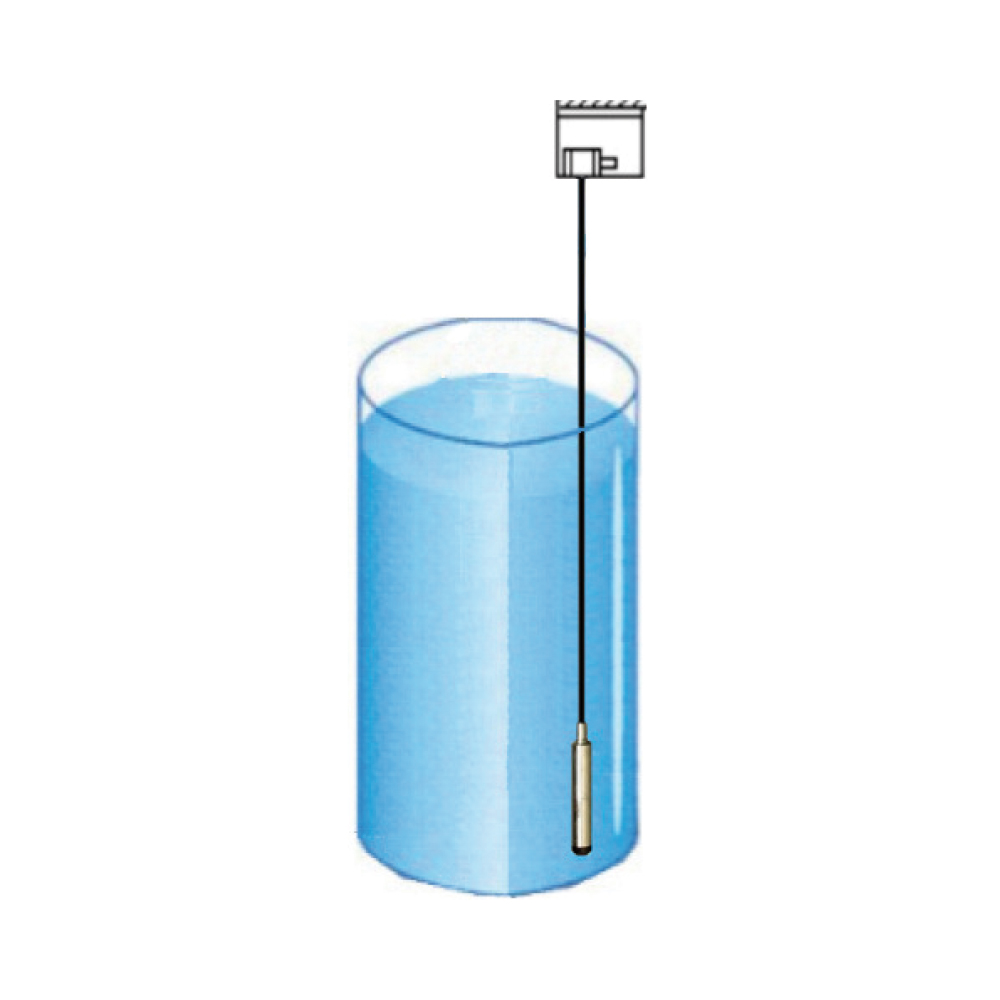

El transmisor se monta suspendido de su propio cable.
En conjunto con el cable, viaja un tubo de purga de aire, que permite tomar la medida de la presión atmosférica.
En el caso de medios en movimiento (canales), el transmisor se debe fijar para evitar errores de medición.
Características
– Medición de nivel y volumen.
– Alimentación 24 VDC.
– Precisión 0,3 % del valor final del rango
– Temperatura Máx: -10 a 80º C.
– Protección: IP68
– Salida: 4 a 20 mA.
– Material: acero inox 316
| SAP | Códigos | Nº de parte | Rango | Características |
|---|---|---|---|---|
| 4900712 | 04900712 | 7MF1572-1CA10 | 0 – 3 m H2O | LH100 dos hilos, salida 4-20mA. |
| 4900713 | 04900713 | 7MF1572-1DA10 | 0 – 4 m H2O | LH100 dos hilos, salida 4-20mA. |
| 4900714 | 04900714 | 7MF1572-1FA10 | 0 – 6 m H2O | LH100 dos hilos, salida 4-20mA. |
| 4903807 | 04903807 | 7MF1572-1HA10 | 0 – 10 m H2O | LH100 dos hilos, salida 4-20mA. |
| 4903808 | 04903808 | 7MF1572-1KA10 | 0 – 20 m H2O | LH100 dos hilos, salida 4-20mA. |
Accesorios
| SAP | Códigos | Nº de parte | Detalle |
|---|---|---|---|
| 4903649 | 04903649 | 7MF1572-8AA | CAJA DE CONEXIÓN PARA LH100 – IP65 |
| 4903650 | 04903650 | 7MF1572-8AB | PINZA DE SUJECCIÓN PARA LH100 |
