MARCA: SIEMENS

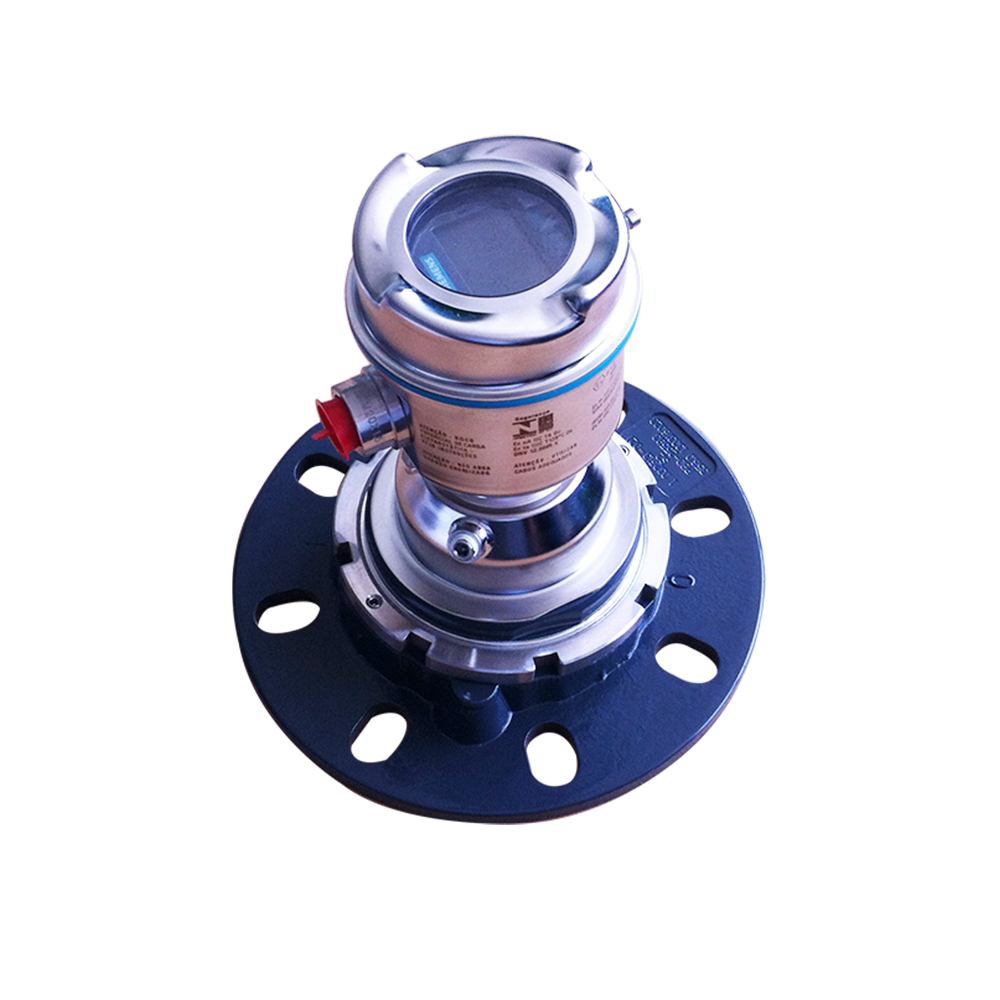

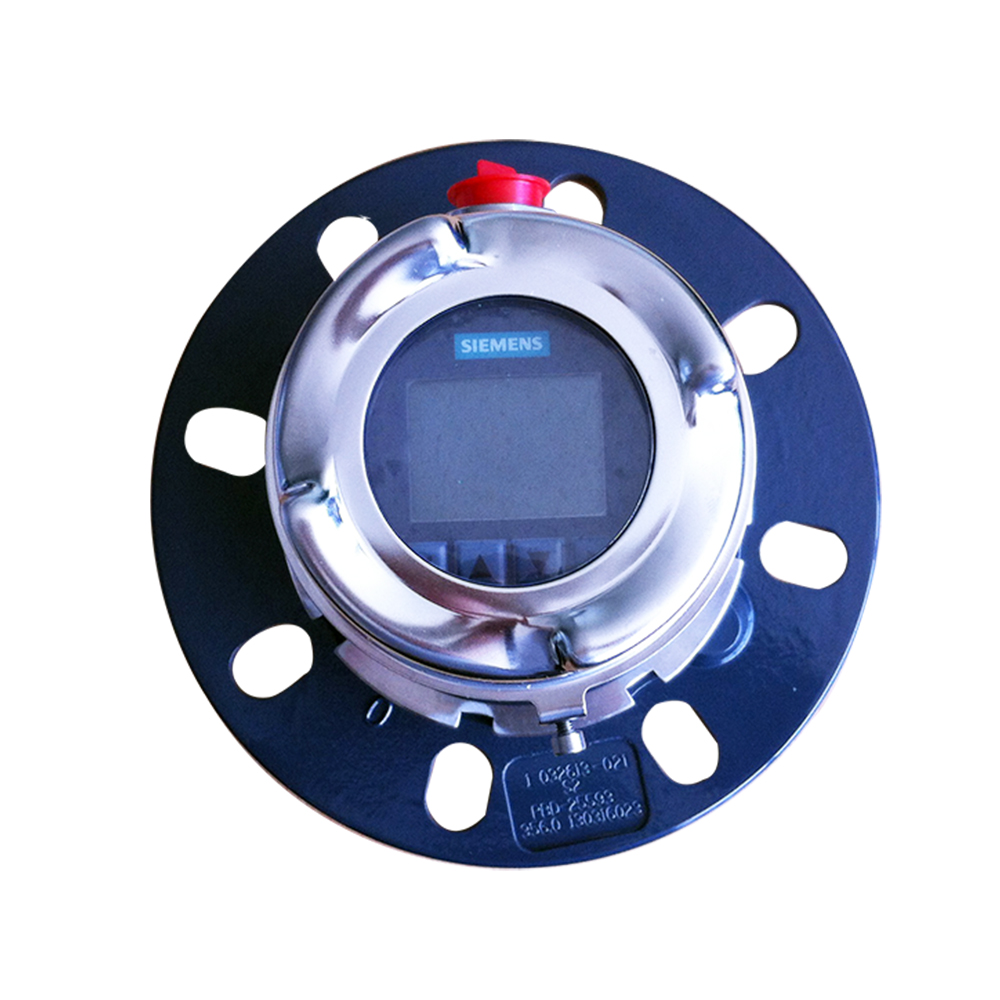

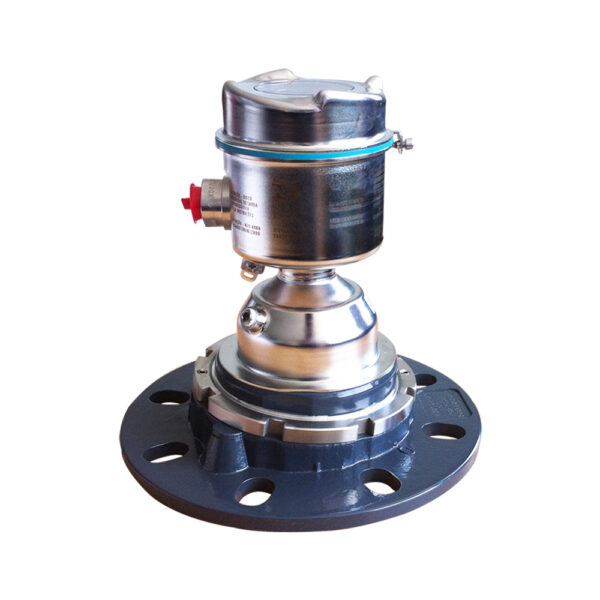

SITRANS LR-560
Aplicaciones
El SITRANS LR-560 es un transmisor de nivel tipo radar FMCW (Frequency Modulated Continuous Wave) a 78 GHz con tecnología de dos hilos para rangos de medición de hasta 100m (328 pies). “El modelo de Stock es hasta 40mts”
La capacidad Plug & Play del SITRANS LR-560 lo convierte en el modelo ideal para la mayoría de aplicaciones con productos a granel, incluso con formación de polvo extremo y altas temperaturas hasta +200 ºC (+392 ºF).
Su diseño único permite una programación fácil y segura con el programador infrarrojo de seguridad intrínseca. En áreas con peligro de explosión no es necesario abrir la carcasa del dispositivo para su programación.
APLICACIONES:
Cementos, roca molida, arena, plástico en polvo/granulado, cereales, carbón, polvo de madera, ceniza volátil.
CARACTERISTICAS:
– Medición de nivel de sólidos hasta 40 m
– Conexión a proceso flange ANSI 4”
– Salidas 4-20 mA con HART
– Exactitud: +/- 25 mm
– Señal de 78 GHz FMCW
– Ángulo de emisión total 4º
– Temperaturas: de proceso -40 a 200ºC
ambiente -40 a 80ºC
– Presión: hasta 0.5 Bar
– Brida de orientación integrada
– Incorpora purga de limpieza por aire
– Supresión de ecos falsos
– Caja de acero inoxidable
– Protección IP68 y certificación ATEX II 1D
– Incorpora una pantalla gráfica.
| SAP | Equipo | Conexión | Nº de Parte |
|---|---|---|---|
| 1003501 | Transmisor de Nivel tipo Radar LR-560, Rango:0 a 40mts | Flange ansi 150 4” | 7ML5440-0HB000AC2 |
| 4903937 | Transmisor de Nivel tipo Radar LR-560, Rango:0 a 40mts | Flange ansi 150 3” | 7ML5440-0AA000AA2 |
| 1003502 | Programador Portatil para LR-560 “Intrinsecamente seguro” | 7ML1930-1BK |
Cuánto más alta es la frecuencia de los impulsos de microondas, más directa es la reflexión hacia el transmisor, con muy buenos resultados incluso en superficies de pendiente pronunciada.
