MARCA: SIEMENS

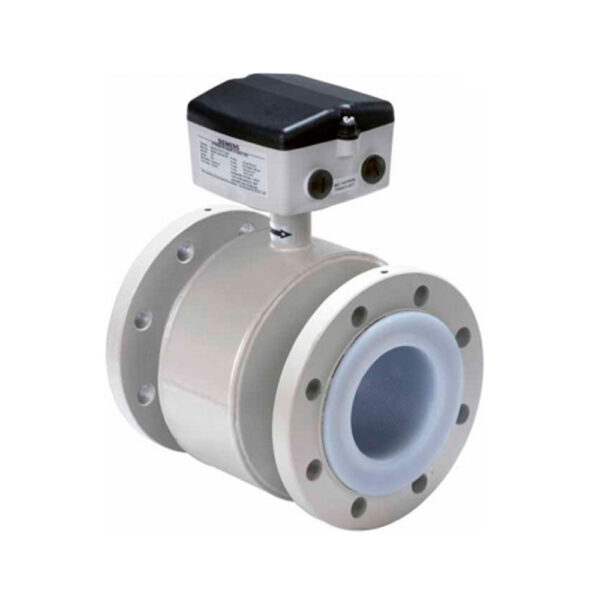

SERIE 3100 Y 3100P
Descripción
Especialmente diseñados para las aplicaciones de los sectores de Procesos industriales, Industria química, Industria mineral
Modo de Operación
El sensor de medida convierte el caudal en un voltaje proporcional a la velocidad de flujo, el que es convertido por el transmisor en una señal normalizada capaz de ser interpretada como caudal y volumen pasado.
Características
– Precisión continúa garantizada en todo el rango de temperatura.
– Alta resistencia a la abrasión, gracias al revestimiento en teflón (PTFE).
– Apto para soterramiento directo e inmersión permanente.
SERIE 3100P
Temperatura del fluido -20 a 130 ºC; con transmisor montado -20 a 50ºC
Liner interno: PTFE. / Material Cuerpo: Acero Carbono.
Material Electrodo: Hastelloy C. /Flange ANSI 150
| SAP | Código | DN | N° de Parte | Presión | Conexión |
|---|---|---|---|---|---|
| 4003251 | 4003251 | 25 | 7ME6340 2DJ13 -2AA1 | 20 BAR a 20º C | 1″ |
| 4003657 | 4003657 | 40 | 7ME6340 2RJ13 -2AA1 | 20 BAR a 20º C | 1 1/2″ |
| 4003252 | 4003252 | 50 | 7ME6340 2YJ13 -2AA1 | 20 BAR a 20º C | 2″ |
| 4003658 | 4003658 | 65 | 7ME6340 3FJ13 -2AA1 | 20 BAR a 20º C | 2 1/2″ |
| 4003253 | 4003253 | 80 | 7ME6340 3MJ13 -2AA1 | 20 BAR a 20º C | 3″ |
| 4003254 | 4003254 | 100 | 7ME6340 3TJ13- 2AA1 | 20 BAR a 20º C | 4″ |
| 4003255 | 4003255 | 150 | 7ME6340 4HJ13 -2AA1 | 20 BAR a 20º C | 6″ |
| 4003256 | 4003256 | 200 | 7ME6340 4PJ13 -2AA1 | 20 BAR a 20º C | 8″ |
| 4003257 | 4003257 | 250 | 7ME6340 4VJ13 -2AA1 | 20 BAR a 20º C | 10″ |
| 4003258 | 4003258 | 300 | 7ME6340 5DJ13 -2AA1 | 20 BAR a 20º C | 12″ |
SERIE 3100
| SAP | Código | DN | N° de Parte | Presión | Conexión |
|---|---|---|---|---|---|
| 4003260 | 4003260 | 350 | 7ME6310 5KJ13 -2AA1 | 20 BAR a 20º C | 14″ |
| 4003261 | 4003261 | 400 | 7ME6310 5RJ13 -2AA1 | 20 BAR a 20º C | 16″ |
