Descripción

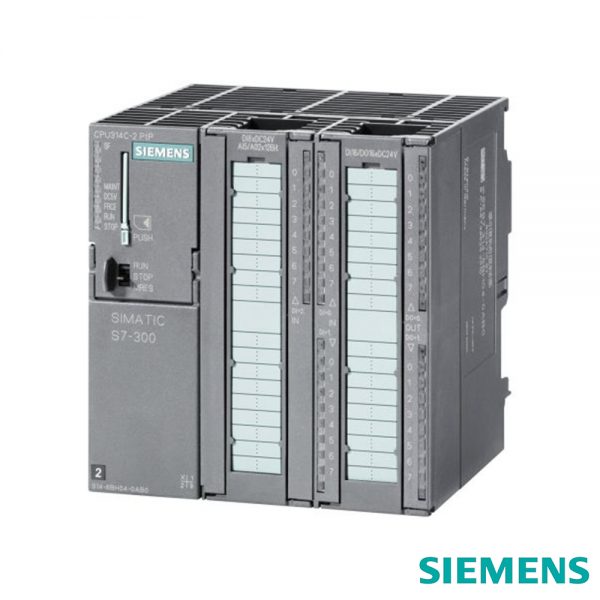

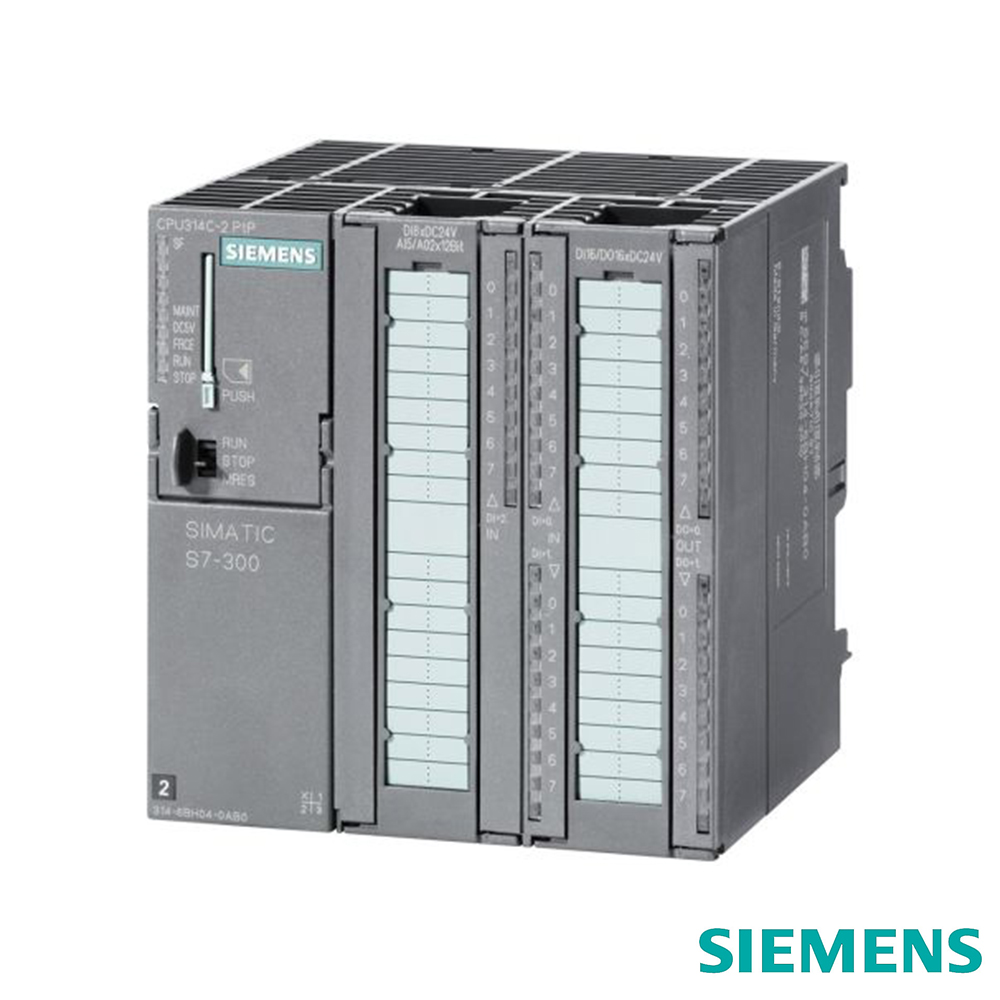

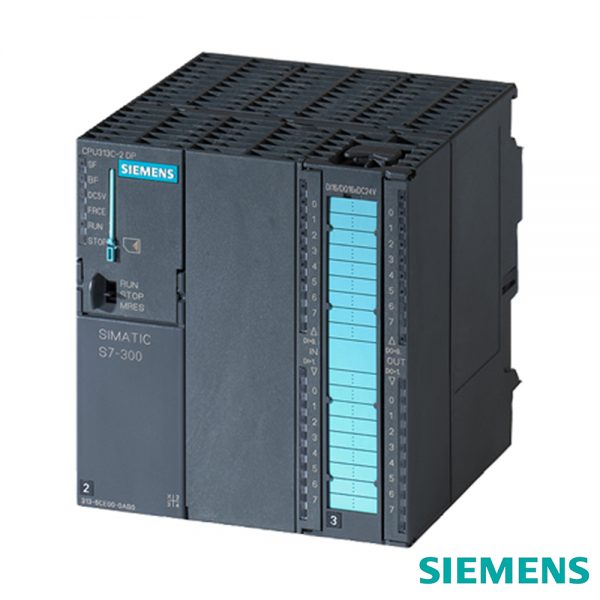

MODULOS CENTRALES CPU S7-300

Características
El S7-300 de Siemens es el autómata de gama media, basada en el sistema modular para la configuración de hardware.
Posee un amplio abanico de módulos I/O para una adaptación óptima a la tarea de automatización que se desee realizar.
De aplicación flexible gracias a la posibilidad de realizar fácilmente estructuras descentralizadas y a la versátil
conectividad a distintas redes de comunicación.

Aplicaciones

  • Control de Procesos
  • Lazos de control PID con Auto-sintonía.
  • Control de posición mediante contadores rápidos integrados en la CPU para generadores de pulsos.
  • Enlace y mantenimiento remoto de estaciones de automatización utilizando una red Profibus DP y/o Profinet.
  • Posicionamiento preciso utilizando motores pasó a paso.
  • Arquitecturas de periferias descentralizadas.
  • Maestro / Esclavo en Profibus DP
 Características  CPU 312  CPU 313C 2DP  CPU 314  CPU 314C 2DP  CPU 315 2DP  CPU 315 2DP/PN  CPU 317 2DP/PN
  E/S Digitales Integradas   NO   16DI/16DO   NO   24DI/16DO   NO   NO   NO
  E/S análogas integradas   NO   NO   NO   4AI/2AO   NO   NO   NO
  Numeros de Rack de aplicación   0   3   3   3   3   3   3
  Canales digitales (E/S/máx.)   256   1024   1024   1024   1024   1024   65535
  Canales análogos (E/S/ máx.)   64   256   256   256   256   256   4096
  Memoria de programa/Datos   32 Kibite   64 Kibite   96 Kibite   96 Kibite   128 Kibite   256 Kibite   1Mibite
  Tiempo de ejecución CPU-Bit Operation   0,2μs   0,1μs   0,1μs   0,1μs   0,1μs   0,1μs   0,05μs
  Tiempo de ejecución CPU-Word operation   0,4   0,2μs   0,2μs   0,2μs   0,2μs   0,2μs   0,2μs
  Contadores Timer   128   256   256   256   256   256   512
  Interfaces de comunicación   MPI   MPI/DP   MPI   MPI/DP   MPI/DP   MPI/DP/Profinet   MPI/DP/Profinet
  Dimensiones An x AI x Pr (mm)   40x125x130   120x125x130   40x125x130   120x125x130   40x125x130   80x125x130   80x125x140

DATOS DE PEDIDO

 Códigos  Nº de Parte  Descripción  Alimetación
  6ES7312-1AE14-0AB0   S7-300 CPU 312   24 VDC
  1002581   6ES7313-6CG04-0AB0   S7-300 CPU 313-2DP   24 VDC
  1002315   6ES7314-1AG140AB0   S7-300 CPU 314   24 VDC
  1004487   6ES7314-6CH040AB0   S7-300 CPU 314C-2DP   24 VDC
  1002316   6ES7315-2AH14-0AB0   S7-300 CPU 315-2DP   24 VDC
  1002582   6ES7315-2EH140AB0   S7-300 CPU 315-2DP/PN   24 VDC
  1002857   6ES7317-2EK140AB0   S7-300 CPU 317-2DP/PN   24 VDC
