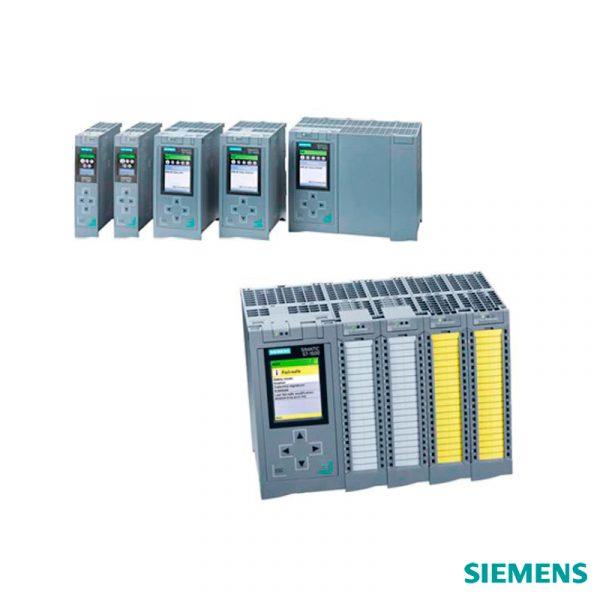

MODULOS CENTRALES CPU S7-1500

El controlador avanzado SIMATIC S7-1500 se puede utilizar en toda la industria de la automatización en aplicaciones que son de tamaño medio a máquinas de gama alta con altas exigencias de rendimiento, comunicación, fexibilidad y características tecnológicas.

Dentro del Portafolio SIMATIC S7-1500, existen varios tipos de CPU para múltiples clases de rendimiento disponibles. Además de las CPUs estándar y las CPUs compactas.

Category:
Descripción

Aplicaciones:

  • CPU 1511-1 PN para aplicaciones estándar y de seguridad a prueba de pequeñas y medianas exigencias
  • CPU 1513-1 PN para aplicaciones estándar y de seguridad a prueba de exigencias medias
  • CPU 1515-2 PN PN para aplicaciones medias y excepcionalmente exigentes estándar y de seguridad
  • CPU 1516-3 PN / DP para aplicaciones estándar y de seguridad a prueba excepcional y tareas de comunicación adicionales -CPU 1517-3 PN / DP / para aplicaciones exigentes estándar y de seguridad y tareas de comunicación adicionales
  • CPU 1518-4 PN / DP para aplicaciones de alto rendimiento de seguridad y estándar y tiempos de reacción más cortos



CARACTERÍSTICAS CPU 1511-1 PN CPU 1513-1 PN CPU 1515-2 PN
E/S integradas NO NO NO
E/S análogas integradas (0-10 V) NO NO NO
Memoria de programa / Datos 150 kB/ 1MB 300kB/ 1,5 MB 500kB/ 3MB
Expansión de Memoria 32 GB 32 GB 32 GB
Interfaces de comunicación 1 x PN,2 Puertos 1 x PN,2 Puertos 1 x PN,2 Puertos / 1 x Ethernet
Dimensiones An x Al x Pr (mm) 35 X 147 X 129 35 X 147 X 129 70 X 147 X 129



CARACTERÍSTICAS CPU 1516-3 PN/DP CPU 1517-3 PN/DP CPU 1518-4 PN/DP
E/S integradas NO NO NO
E/S análogas integradas (0-10 V) NO NO NO
Memoria de programa / Datos 1MB/ 5MB 2MB/ 8MB 4MB/ 20MB
Expansión de Memoria 32 GB 32 GB 32 GB
Interfaces de comunicación 1 x PN, 2 Puertos / 1 x PN, 2 Puertos / 1 x PN, 2 Puertos /
1 x Ethernet /1 x DP 1 x Ethernet /1 x DP 1 x Ethernet /
1 x Ethernet /1 x DP
Dimensiones An x Al x Pr (mm) 70 X 147 X 129 175 X 147 X 129 175 X 147 X 129



CARACTERÍSTICAS CPU 1518-4 PN/DP ODK CPU 1511C-1PN CPU 1512C-1 PN
E/S integradas NO 16 ED/ 16 SD 32 ED/ 32 SD
E/S análogas integradas (0-10 V) NO 5 EA/ 2 SA 5 EA/ 2 SA
Memoria de programa / Datos 4MB/ 20MB 175kB/ 1MB 250kB/ 1MB
Expansión de Memoria 32 GB 32 GB 32 GB
Interfaces de comunicación 1 x PN, 2 Puertos / 2 x PN,2 Puertos 2 x PN,2 Puertos
1 x Ethernet /
1 x Ethernet /1 x DP
Dimensiones An x Al x Pr (mm) 175 X 147 X 129 85 X 147 X 129 110 X 147 X 129

DATOS DE PEDIDO

Códigos N° de parte Descripción Alimentación Interfaces de comunicación
1005706 6ES7511-1AK020AB0 CPU 1511-1 PN 24 V DC 2 x PN,2 Puertos
4904166 6ES7513-1AL020AB0 CPU 1513-1 PN 24 V DC 2 x PN,2 Puertos
1004658 6ES7515-2AM010AB0 CPU 1515-2 PN 24 V DC 1 x PN,2 Puertos / 1 x Ethernet
1004659 6ES7516-3AN010AB0 CPU 1516-3 PN/DP 24 V DC 1 x PN, 2 Puertos / 1 x Ethernet /1 x DP
4904149 6ES7517-3AP000AB0 CPU 1517-3 PN/DP 24 V DC 1 x PN, 2 Puertos / 1 x Ethernet /1 x DP
4904150 6ES7518-4AP00-0AB0 CPU 1518-4 PN/DP 24 V DC 1 x PN, 2 Puertos / 1 x Ethernet /1 x Ethernet /1 x DP
4904151 6ES7518-4AP00-0AB0 CPU 1518-4 PN/DP ODK 24 V DC 1 x PN, 2 Puertos / 1 x Ethernet /1 x Ethernet /1 x DP
1004655 6ES7511-1CK010AB0 CPU 1511C-1 PN 24 V DC 2 x PN,2 Puertos
4904167 6ES7512-1CK01-0AB0 CPU 1512C-1 PN 24 V DC 2 x PN,2 Puertos
