MARCA: WINTERS
MANÓMETROS PPC, SEGURIDAD DE PROCESOS
CARACTERÍSTICAS GENERALES
MANÓMETROS PPC, SEGURIDAD DE PROCESOS
• Frente sólido fenólico y tapa trasera expulsable de polipropileno.
• El manómetro de conexión inferior puede ser rellenado en el terreno (sin necesidad de retirarlo del proceso).
• Orificio restrictor estándar en la escala doble ”opcional para la escala única).
• Cumple con la normativa ASME B40.100.
• Registrado en CRN.
• ±0.5% de exactitud.
• Movimiento rotatorio completo de acero inoxidable (más durabilidad).
• 5 años de garantía.
• Presión de trabajo: 75% toda la escala.
• Precisión: ±0.5% ANSI/ASME Grado 2A.
• Aguja micromética ajustable para facilitar su calibración.
• Temperatura de Proceso: -40°C a 120°C.
• Stops para sobrecarga y carga baja.
• Partes húmedas de acero inoxidable 316L, latón o Monel®.
• Temperatura Ambiente:
° Seco: -40°C a 120°C.
° Relleno Glicerina: -20°C a 65°C.
Aplicaciones:
• Especialmente utilizado donde es prioritaria la seguridad del operario.
• Ideal para industrias químicas, petroleras y de procesos.
• Medios altamente corrosivos no obstruyentes.

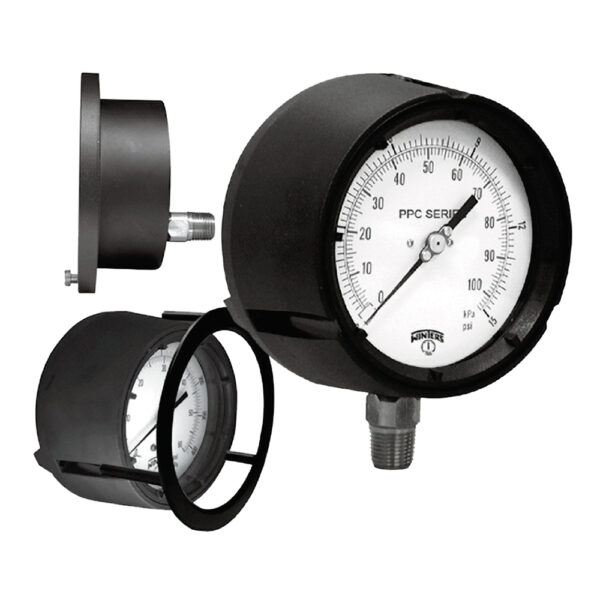

Manómetros Serie PPC
Punto Conexión: Abajo
| N° de Artículo | N° de Parte Winters | SAP | Conexión | Tamaño Dial (Pulg.) |
Material | Rango |
|---|---|---|---|---|---|---|
| 4010032 | PPC5064R1R11+G+RIR-2″-S-TEF-P-SF-2N | 4010032 | Flange 2″ | 4,5″ | Acero Inox. | 0-100 PSI/BAR |
| 4010033 | PPC5064R1R11+G+RIR-3″-S-TEF-P-SF-2N | 4010033 | Flange 3″ | 4,5″ | Acero Inox. | 0-100 PSI/BAR |
| 4010034 | PPC5064R1R11+G+RIR-4″-S-TEF-P-SF-2N | 4010034 | Flange 4″ | 4,5″ | Acero Inox. | 0-100 PSI/BAR |
| 4010035 | PPC5065R1R11+G+RIR-2″-S-TEF-P-SF-2N | 4010035 | Flange 2″ | 4,5″ | Acero Inox. | 0-160 PSI/BAR |
| 4010036 | PPC5065R1R11+G+RIR-3″-S-TEF-P-SF-2N | 4010036 | Flange 3″ | 4,5″ | Acero Inox. | 0-160 PSI/BAR |
| 4010037 | PPC5066R1R11+G+RIR-1″-S-TEF-P-SF-2N | 4010037 | Flange 1″ | 4,5″ | Acero Inox. | 0-200 PSI/BAR |
| 4010038 | PPC5066R1R11+G+RIR-10″-S-TEF-P-SF-2N | 4010038 | Flange 10″ | 4,5″ | Acero Inox. | 0-200 PSI/BAR |
| 4010039 | PPC5066R1R11+G+RIR-2″-S-TEF-P-SF-2N | 4010039 | Flange 2″ | 4,5″ | Acero Inox. | 0-200 PSI/BAR |
| 4010040 | PPC5066R1R11+G+RIR-3″-S-TEF-P-SF-2N | 4010040 | Flange 2″ | 4,5″ | Acero Inox. | 0-200 PSI/BAR |
| 4010029 | PPC5063R1R11+G+RIR-3″-S-TEF-P-SF-2N | 4010029 | Flange 3″ | 4,5″ | Acero Inox. | 0-60 PSI/BAR |
| 4010030 | PPC5063R1R11+G+RIR-4″-S-TEF-P-SF-2N | 4010030 | Flange 4″ | 4,5″ | Acero Inox. | 0-60 PSI/BAR |
| 4010031 | PPC5063R1R11+G+RIR-6″-S-TEF-P-SF-2N | 4010031 | Flange 6″ | 4,5″ | Acero Inox. | 0-60 PSI/BAR |
| 4008872 | PPC5070ZRRR1 | 4008872 | 1/2″ NPT | 4,5″ | Acero Inox. | 0/1000 psi |
