MARCA: ATOS
FILTROS PARA LÍNEAS DE PRESIÓN
Filtros en línea para instalar en líneas de presión a la salida de la bomba, para asegurar una alta limpieza en el luido
dentro del sistema.
Protegen los componentes sensibles del circuito hidráulico, altamente recomendados para aplicaciones con válvulas proporcionales.
Características Generales:
Flujo máx. 160 L/min
Presión máx. 420 bar
Tipo de Conexión SAE 6000
Limpieza recomendada 20/18/15
Viscosidad recomendada 15-100 cSt
Presión de ruptura 21 bar entre entrada y salida del filtro

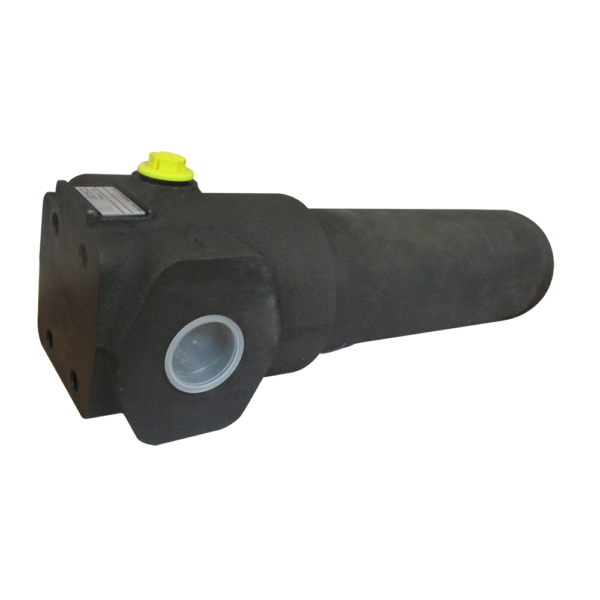

FILTRO DE PRESIÓN
| SAP | Modelo | Caudal Máximo [L/min] |
Filtraje μm | Conexión | Presión de Saturación |
|---|---|---|---|---|---|
| 3029394 | FPH-10-B-F03-22-R-M | 66 | 5 | 1″ | 6 bar |
| 3029395 | FPH-30-B-F03-24-R-M | 164 | 5 | 1 1/2″ | 6 bar |
ELEMENTO DEL FILTRO
| SAP | Modelo | Filtraje μm | Caudal Máximo [L/min] |
Filtro Correspondiente | Presión de Ruptura (*) |
|---|---|---|---|---|---|
| 3029397 | PSH-10-B-F03-R | 5 | 66 | FPH-10 | 21 bar |
| 3029398 | PSH-10-B-F06-R | 7 | 87 | FPH-10 | 21 bar |
| 3029399 | PSH-10-B-F10-R | 12 | 104 | FPH-10 | 21 bar |
| 3029400 | PSH-30-B-F03-R | 5 | 164 | FPH-30 | 21 bar |
| 3029401 | PSH-30-B-F06-R | 7 | 227 | FPH-30 | 21 bar |
| 3029402 | PSH-30-B-F10-R | 12 | 277 | FPH-30 | 21 bar |
(*) Presión considerada como la diferencia entre la entrada y salida.
INDICADOR VISUAL DE SATURACIÓN
| SAP | Modelo | Presión Máxima [bar] | Presión de Apertura [bar] |
Tiempo de Indicación | Conexión |
|---|---|---|---|---|---|
| 3029397 | PSH-10-B-F03-R | 5 | 66 | FPH-10 | 21 bar |
