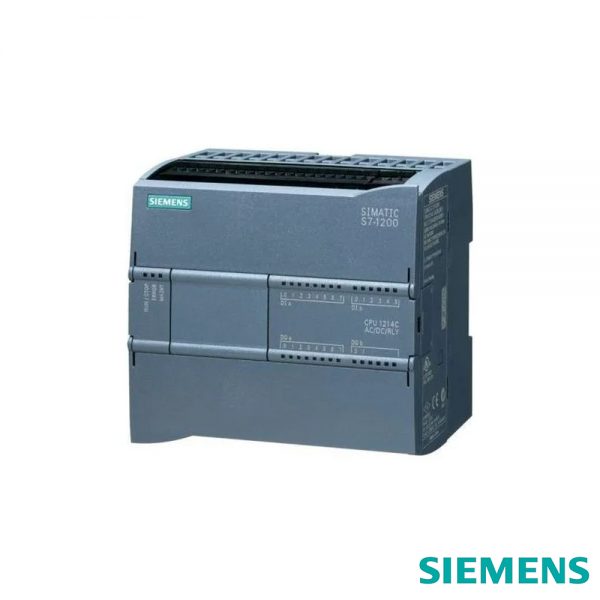

CPU - S7-1200 - P.L.C

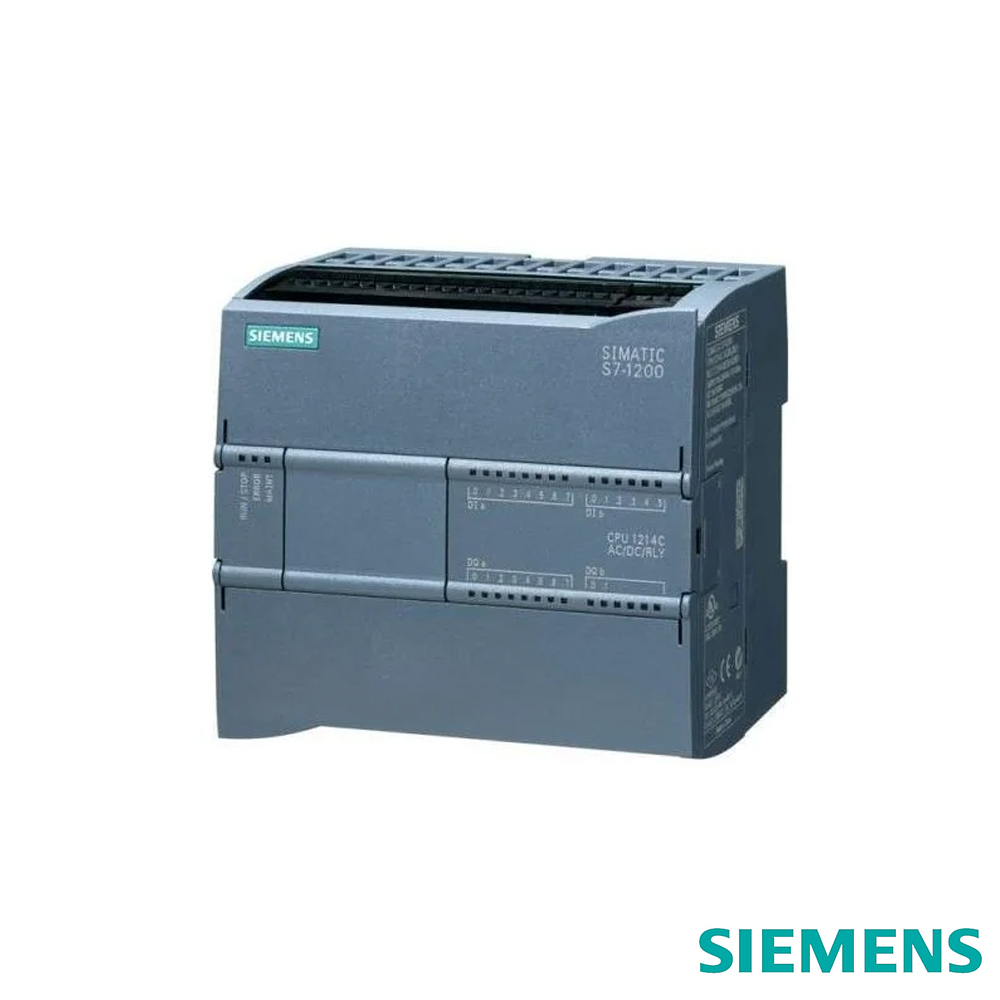

CPU - S7-1200 - P.L.C - Imagen 2

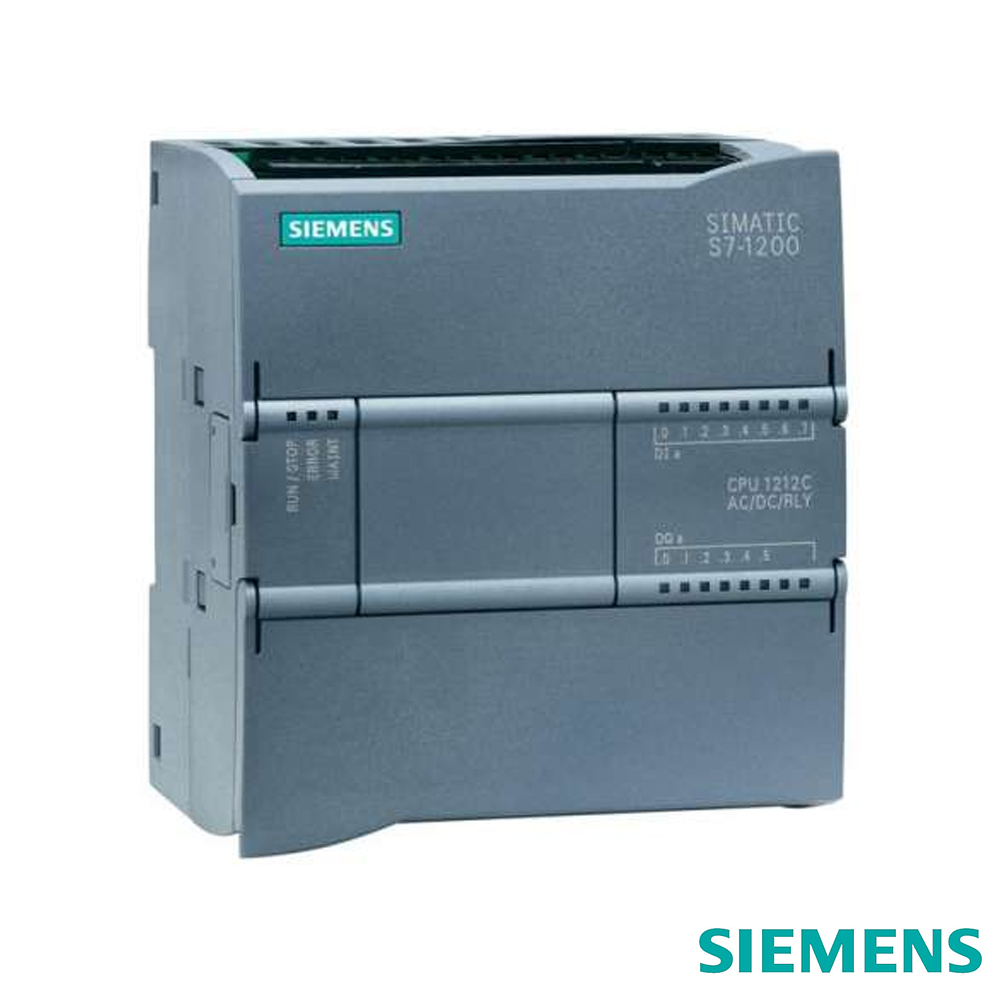

CPU - S7-1200 - P.L.C - Imagen 3

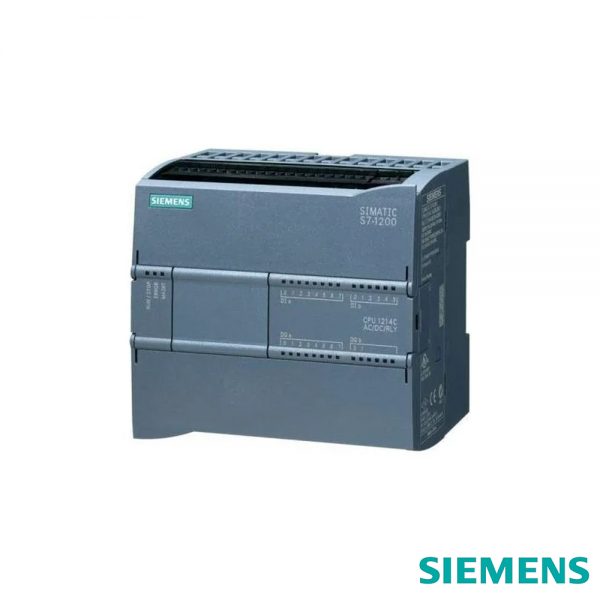

CPU – S7-1200 – P.L.C

Descripción: La familia de controladores S7-1200 ha sido diseñada para otorgar la máxima flexibilidad en la configuración
de maquinas individuales. Así Usted podrá combinar libremente los elementos de su solución de control de la manera
más conveniente, y cuando necesite ampliar el sistema, podrá hacerlo de manera rápida y sencilla.

Categories: ,
Descripción

Funciones tecnológicas integradas

  • Hasta 6 Entradas de alta velocidad (3/100kHz y 3/30kHz).
  • Hasta 2 Salidas de alta velocidad (2/100kHz).
  • 16 Lazos de sintonización PID con función Autotuning.
  • Hasta 4MB de memoria de trabajo, con ranura de expansión de memoria.
  • Interfaz de conexión RJ45.
  • Ampliable hasta 3 módulos de comunicación.
  • Ampliable hasta 8 módulos de expansión de E/S digitales o analógicas
 Características  CPU 1211C  CPU 1212C  CPU 1214C  CPU 1215C  CPU 1217C
  E/S integradas   6ED/4SD   8ED/6SD   14ED/10SD   14 ED/ 10 SD   10 ED, ED 4 X RS422 o 485/ 6 SD, 4 SD X RS422 o 485
  E/S análogas integradas (0-10 V)   2 EA   2 EA   2 EA   2 EA/ 2 SD   2 EA/ 2 SD
  Expansión tarjeta de señal (SB)   1   1   1   1   1
  Expansión Modulos de señal (SM)     2   8   8   8
  Exp. Módulos Comunicación (CM)   3   3   3   3   3
  Memoria de programa / Datos   1MB/50KB   1MB/75KB   4MB/100KB   125 KB   150
  Expansión de Memoria   24MB   24MB   24MB   32 GB   32 GB
  Tipo de ejecución CPU (bit operación)   0,1μs   0,1μs   0,1μs   0,08 µs   0,08 µs
  Contadores rápidos   3x100kHz   3x100kHz   3x100kHz   6 X100 KHZ   6 X 1MHZ
      1x30kHz   3x30kHz
  Reloj tiempo real   Si   Si   Si   SI   SI
  Salidas de pulsos   2x100kHz   2x100kHz   2x100kHz   4 X 100 KHZ   4 X 1 MHZ
  Interfaces de comunicación   1x Ethernet   1x Ethernet   1x Ethernet   2 X ETHERNET   2 X ETHERNET
  Grado de protección   IP20   IP20   IP20   IP20   IP20
  Dimensiones An x Al x Pr (mm)   90x100x75   90x100x75   110x100x75   130 X 100 X 75   150 X 100 X 75
  Código   Tipo   Descripción   Alimentación   E/S Digitales   E/S Análogas
  1002500   6ES7211-1BE40-0XB0   CPU 1211C AC/DC/Relé   120-240 VAC   6ED 24VDC/ 4SD Relé   2EA*
  1002501   6ES7211-1AE40-0XB0   CPU 1211C DC/DC/DC   24 VDC   6ED 24VDC/ 4SD 24VDC   2EA*
  1002502   6ES7211-1HE40-0XB0   CPU 1211C DC/DC/Relé   24 VDC   6ED 24VDC/ 4SD Relé   2EA*
  1002503   6ES7212-1BE40-0XB0   CPU 1212C AC/DC/Relé   120-240 VAC   8ED 24VDC/ 4SD Relé   2EA*
  1002504   6ES7212-1AE40-0XB0   CPU 1212C DC/DC/DC   24 VDC   8ED 24VDC/ 5SD 24VDC   2EA*
  1002505   6ES7212-1HE40-0XB0   CPU 1212C DC/DC/Relé   24 VDC   8ED 24VDC/ 6SD Relé   2EA*
  1002506   6ES7214-1BG40-0XB0   CPU 1214C AC/DC/Relé   120-240 VAC   14ED 24VDC/ 10SD Relé   2EA*
  1002507   6ES7214-1AG40-0XB0   CPU 1214C DC/DC/DC   24 VDC   14ED 24VDC/ 10SD 24VDC   2EA*
  1002508   6ES7214-1HG40-0XB0   CPU 1214C DC/DC/Relé   24 VDC   14ED 24VDC/ 10SD Relé   2EA*
  1003121   6ES7215-1BG40-0XB0   CPU 1215C AC/DC/Relé   120-240 VAC   14ED 24VDC/ 10SD Relé   2EA*/2SA**
  1003122   6ES7215-1AG40-0XB0   CPU 1215C DC/DC/DC   24 VDC   14ED 24VDC/ 10SD 24VDC   2EA*/2SA**
  1003123   6ES7215-1HG40-0XB0   CPU 1215C DC/DC/Relé   24 VDC   14ED 24VDC/ 10SD Relé   2EA*/2SA**
  1002499   6ES7217-1AG40-0XB0   CPU 1217C DC/DC/DC   24VDC   14ED 24VDC/ 10SD 24VDC   2EA*/2SA**

* Poseen 2 entradas analógicas 0-10 vdc ** Poseen 2 salidas analogicas 0-20 mA
