Marca: EATON – Danfoss

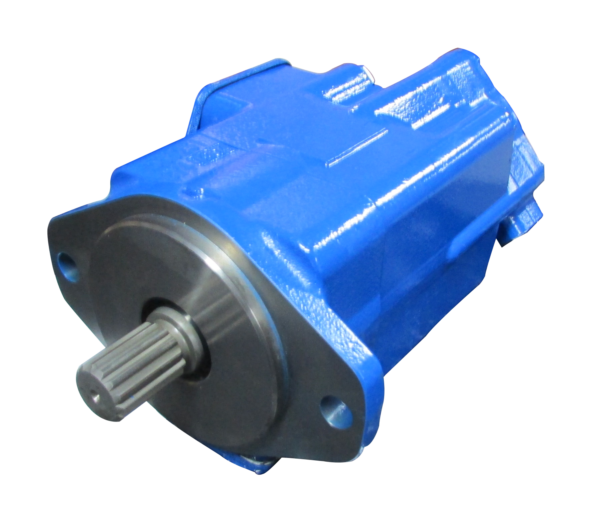

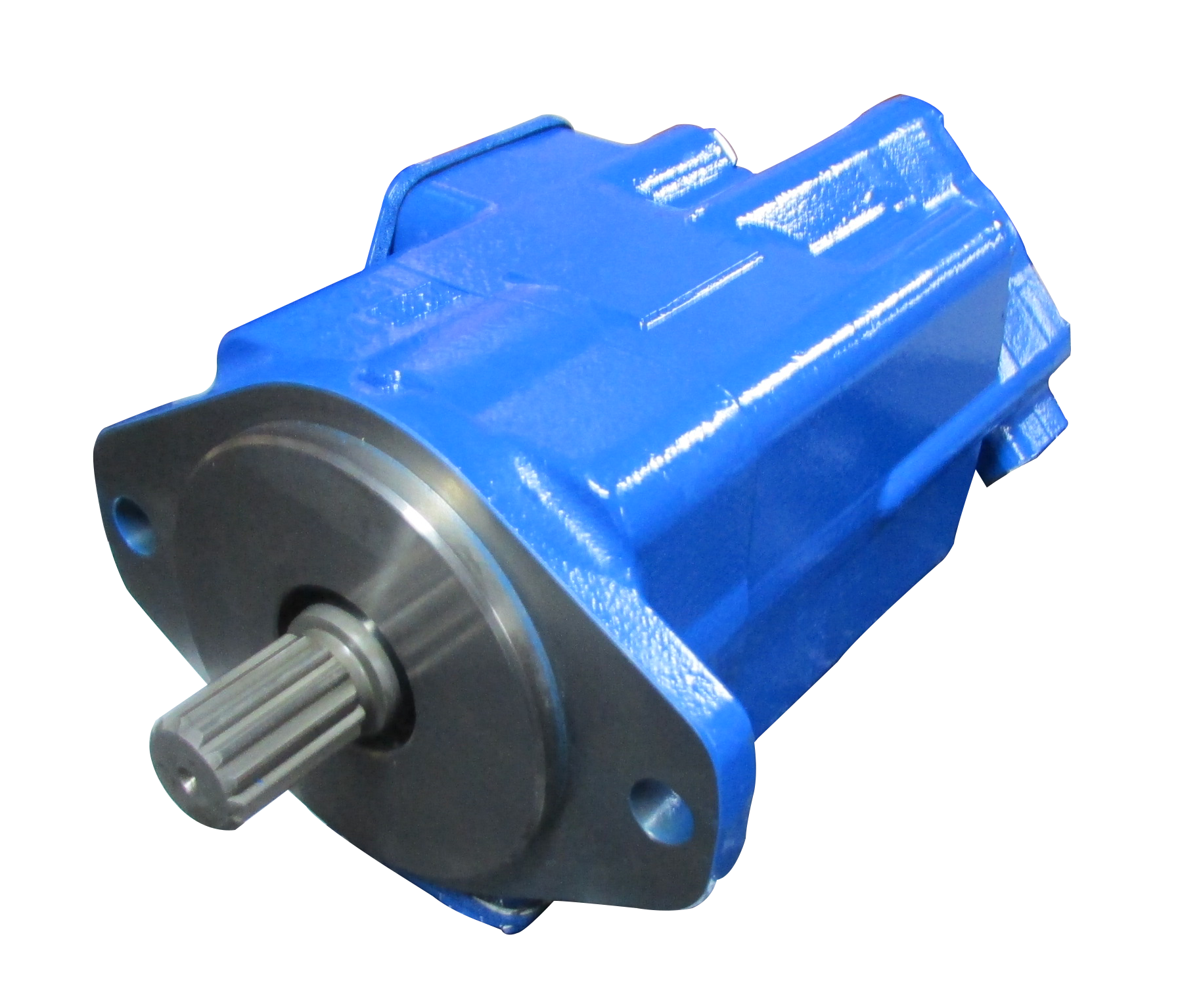

BOMBAS DE PALETA DOBLE SERIE VQ
Giro Derecho
Orientación de las conexiones de succión y descarga, en 90° (pueden ser cambiadas)
Filtraje recomendado 25 micrones
Temperatura de operación -12 a 90°C
Viscosidades 10 cSt mínima
Presión de succión 0-0,34 bar recomendada
Nivel de limpieza 18/16/13
Velocidad mínima 600 RPM
Conexiones pórticos Flanges SAE 4 pernos
Montaje SAE A
Utilizar acoplamiento flexible evitando cargas radiales
Antes de su puesta en marcha, llenar la bomba con aceite
Serie 2520VQ
| SAP | Modelo | Despl. Principal | Despl. Secundario | RPM | Presión (Bar) |
Caudal Principal |
Caudal Secundario |
Tipo de Eje |
|---|---|---|---|---|---|---|---|---|
| 3003202 | 2520VQ 12A8-1-DD-20 | 40,2 | 27,4 | 2700 | 210 | 60,3 | 41,1 | Eje-Chaveta 7/8″ |
| 3004755 | 2520VQ 14A5-1-DD20 | 45,4 | 18 | 2700 | 210 | 68,1 | 27 | Eje-Chaveta 7/8″ |
| 3000633 | 2520VQ 17A5-1-DD20 | 55,2 | 18 | 2700 | 210 | 82,8 | 27 | Eje-Chaveta 7/8″ |
| 3000632 | 2520VQ 21A5-1-DD20 | 67,7 | 18 | 2500 | 210 | 101,55 | 27 | Eje-Chaveta 7/8″ |
| 3003556 | 2520VQ 21A8-1-DD-20 | 67,7 | 27,4 | 2500 | 210 | 101,55 | 41,1 | Eje-Chaveta 7/8″ |
Serie 352*VQ
| SAP | Modelo | Despl. Principal | Despl. Secundario | RPM | Presión (Bar) |
Caudal Principal |
Caudal Secundario |
Tipo de Eje |
|---|---|---|---|---|---|---|---|---|
| 3000634 | 3520VQ 25A5-1-DD20 | 81,6 | 18 | 2500 | 210 | 122,4 | 27 | Eje-Chaveta 1 1/4″ |
| 3003205 | 3520VQ 20A5-1-CC-20 | 97,7 | 18 | 2500 | 210 | 146,55 | 27 | Eje-Chaveta 1 1/4″ |
| 3003203 | 3525VQ 30A12-11-DC-21 | 97,7 | 40,2 | 2500 | 210 | 146,55 | 60,3 | Estriado 14 dientes 12/24 |
| 3003555 | 3520VQ 35A5-1-DD-20 | 112,8 | 27,4 | 2400 | 210 | 169,2 | 41,1 | Eje-Chaveta 1 1/4″ |
| 3000635 | 3520VQ 35A8-1-DD-20 | 112,8 | 27,4 | 2400 | 210 | 169,2 | 41,1 | Eje-Chaveta 1 1/4″ |
